マイクロ流路

Micro channel

マイクロ流路は医療や、半導体などの研究に使用される微細な溝構造体です。
米山金型ではいち早くこの技術開発に取り組み、様々な実績を重ねてまいりました。
最小溝幅は0.1mm以下、面粗さRa0.005μmの高精度微細加工が可能です。

ここがすごいぞ米山金型の流路

ここがすごいぞ米山金型の流路

【技術】

最小流路幅は0.05mm!微細流路に対応!
Ra0.005μm(5ナノ)!超鏡面仕上げ!

【成形】

マイクロ流路型から流路チップ成形まで対応します!
加工技術 流路幅:0.05mm~0.3mm 高さ:0.05mm~0.3mm
面粗さ:Ra0.02μm(切削)Ra0.005μm(ミガキ)
※条件による。詳細はお問合せください。
対応素材 【金型】
ステンレス:SUS420J2、SUS、、、
【成形品】
アクリル(PMMA)、ポリカーボネート(PC)
成形 試作~100個程度まで成形対応可能
数量につきましては、ご相談下さい

米山金型がいいマイクロ流路をつくれる理由

#米山金型 #すごいマイクロ流路

#1累計100種以上の実績

#1 累計100種以上の実績

100種類以上のマイクロ流路の製作実績があります。日々技術の向上に挑戦中!

#2ミクロンレベルの加工技術

#2 ミクロンレベルの加工技術

米山金型の技術は±0.001mm。いい加工技術でいいマイクロ流路を製作しています。

#3設備がいい

#3 設備がいい

毎年最新設備を導入中。高精度加工機がたくさんそろっています。

#4温度変化ほぼなし

#4 温度変化ほぼなし

精密空調で23℃±1℃の恒温環境でマイクロ流路を製作しています。

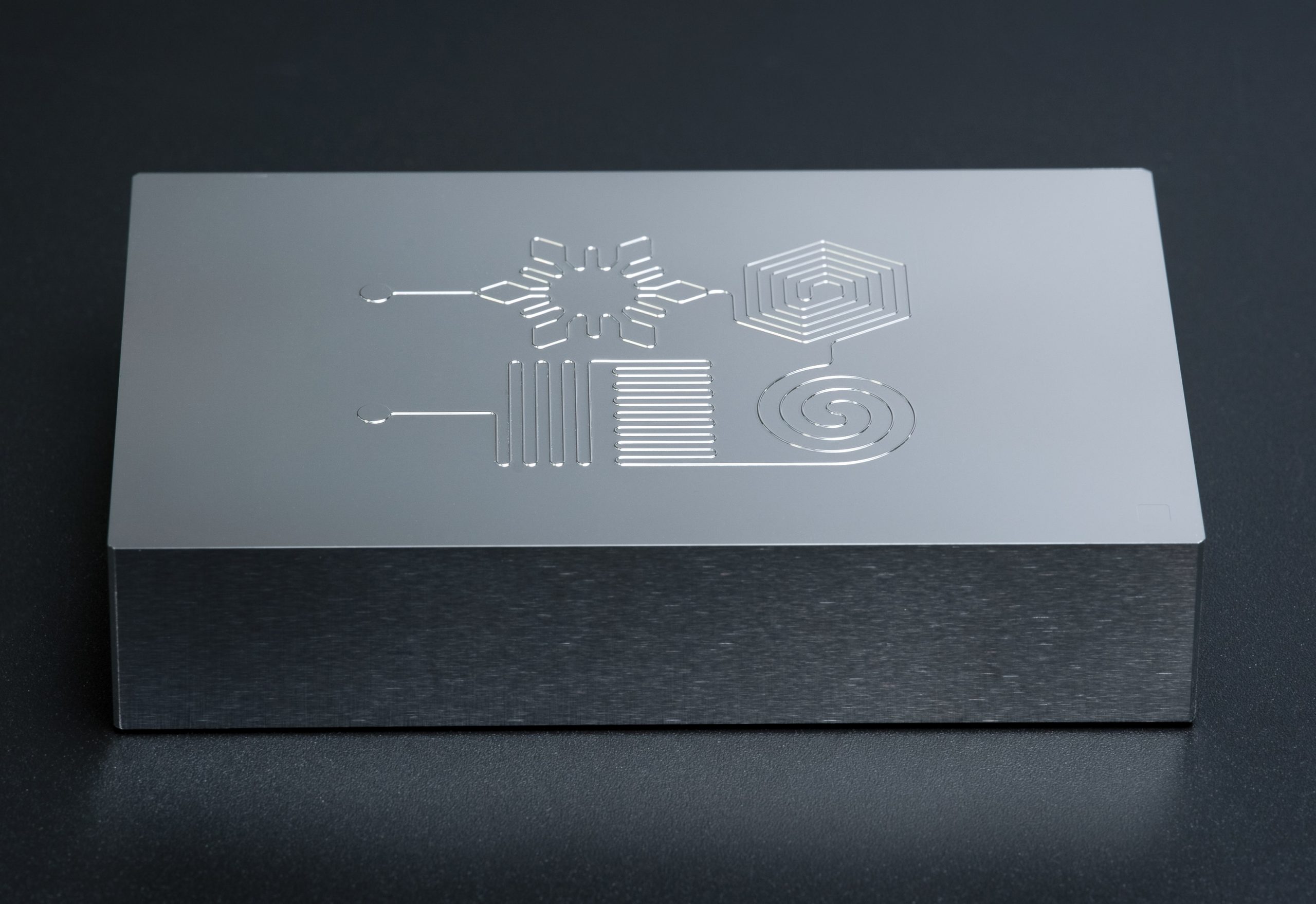

マイクロ流路金型

マイクロ流路金型部品
マイクロ流路金型部品
マイクロ流路金型部品
被削材 SUS420J2 HRC52
工具 Φ0.04 フラットエンドミル
形状寸法 R0.02✕深さ0.04溝
マイクロ流路金型
マイクロ流路金型

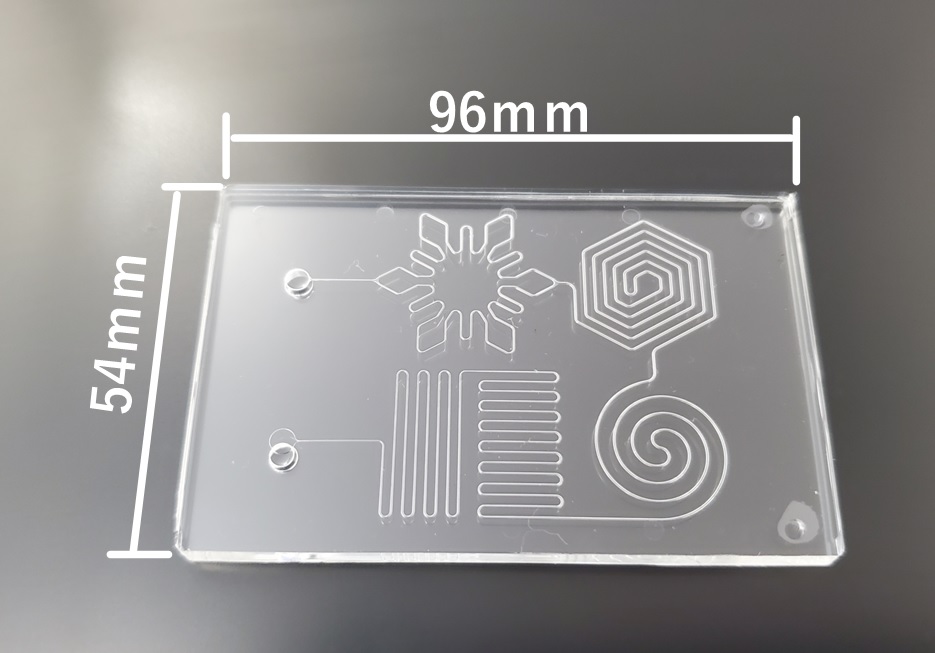

マイクロ流路金型部品/成形品 1
材質 SUS420J (HRC52)
形状寸法 高さ 0.05~0.4mm
最小溝幅 0.1mm
マイクロ流路金型
マイクロ流路金型
マイクロ流路 鏡面切削加工/成形品 2
面粗さ Ra0.005μm
被削材 SUS420J(HRC52)
使用工具 Φ0.5×0.05ラジアスエンドミル(特殊工具)
マイクロ流路金型
マイクロ流路金型
マイクロ流路金型部品/成形品 3
被削材 SUS420J2 HRC52
工具 Φ0.08 フラットエンドミル
形状高さ 0.05~0.1mm

材質、形状など本内容の詳細につきましては、お問合せください。

マイクロ流路金型
被削材 SUS420J (HRC52)
工具 Φ0.5×0.05ラジアスエンドミル(特殊工具)
面粗度 Ra0.005μm
マイクロ流路金型
被削材 SUS420J2 (HRC52)
工具 特殊工具
